產品介紹

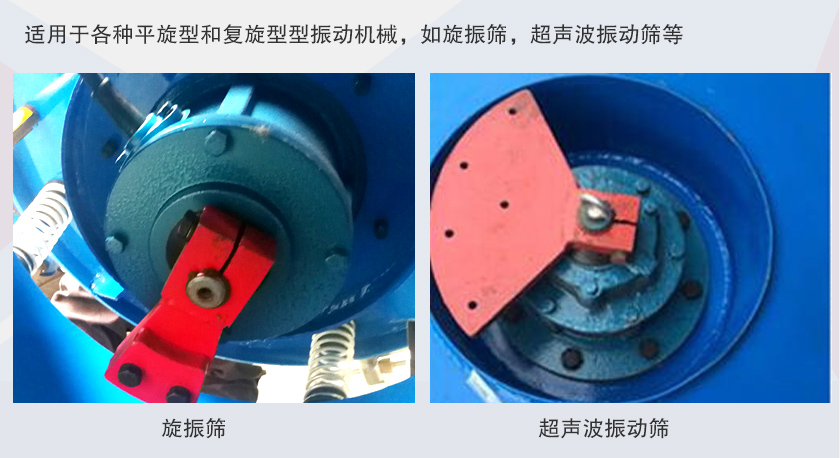

立式振動電機為直立式結構，由特制電機外加激振重塊組成當電機通電旋轉時激振塊產生激振力，通過電機底腳或法蘭盤傳遞縱橫振動機械。采用單法蘭結構，可使立式振動電機安裝維護更為方便，同時減少了主機的重量和外形尺寸適用于各種平旋型和復旋型型振動機械，如旋振篩，超聲波振動篩等。

立式振動電機分為2、4、6級3種規格，振次分別為2860轉/分、1460轉/分、980轉/分，現在的設備與市場用4級和6級的較多。IP65為防塵等級，防水可承受低壓水噴射。

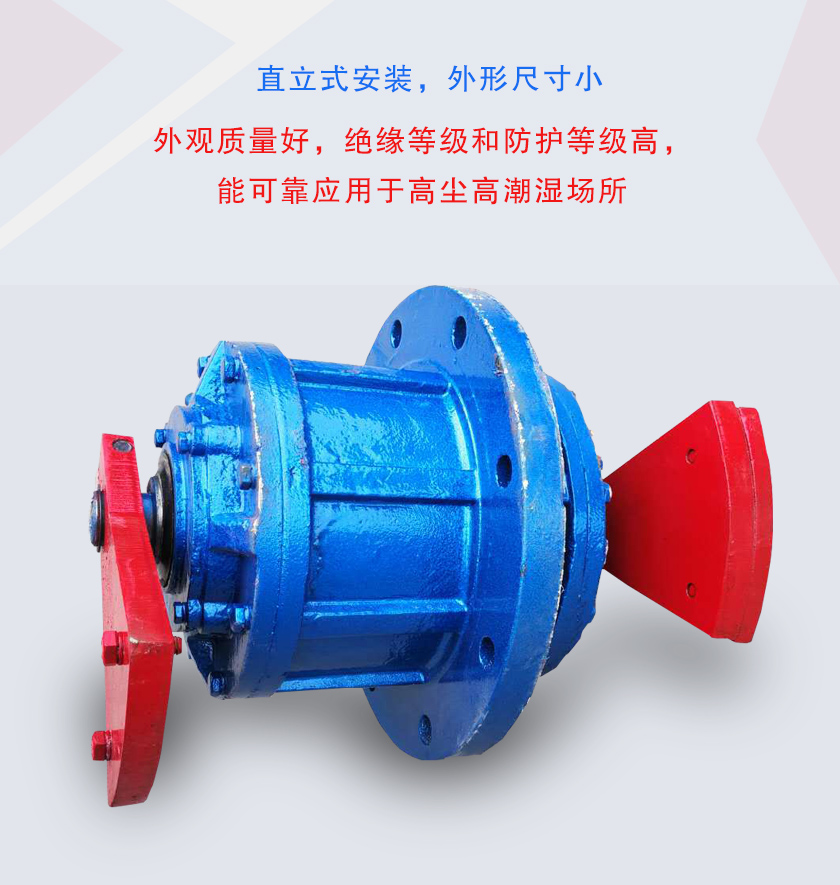

產品圖片

突出優勢

1、直立式安裝，外形尺寸小。

2、激振力可隨時調控。

3、外觀質量好，絕緣等級和防護等級高，能可靠應用于高塵高潮濕場所。

4、耐振軸承，可靠性強，使用壽命長。

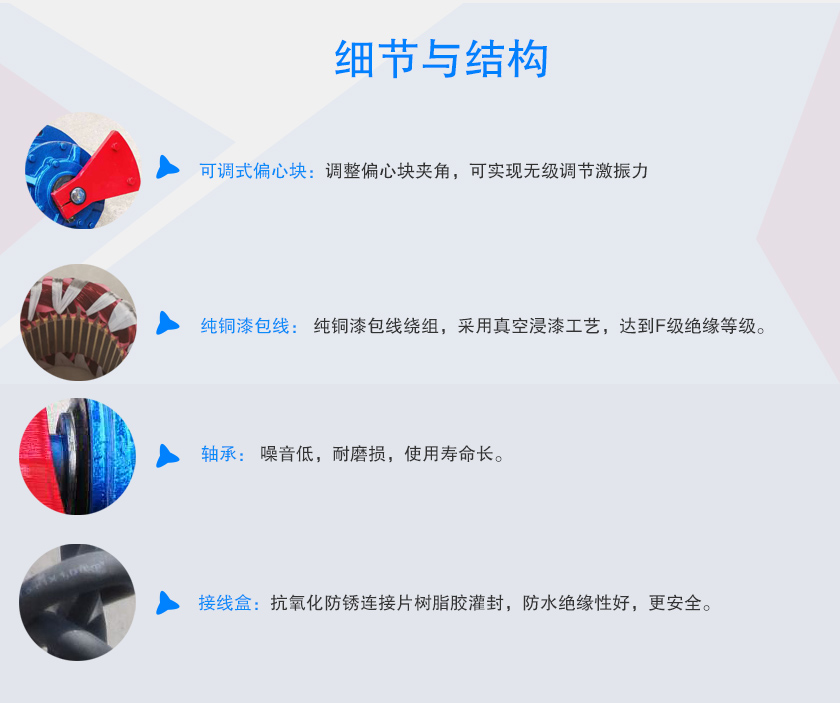

細節與結構

可調式偏心塊：調整偏心塊夾角，可實現無級調節激振力。

純銅漆包線：純銅漆包線繞組，采用真空浸漆工藝，達到F級絕緣等級。

軸承：噪音低，耐磨損，使用壽命長。

接線盒：抗氧化防銹連接片樹脂膠灌封，防水絕緣性好，更安全。

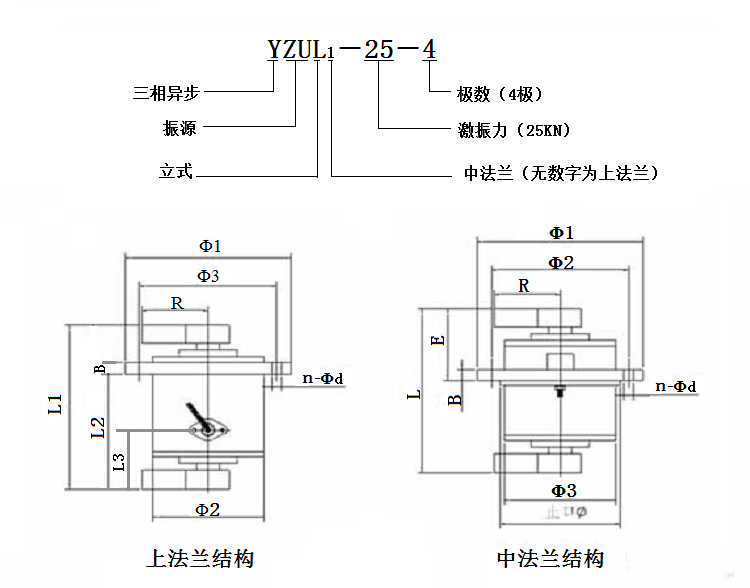

安裝尺寸圖

工作原理

立式振動電機是動力源與振動源結合為一體的激振源，振動電機在轉子軸兩端分別安裝有一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力，電機本省云翔產生易于調整的水平、垂直、傾斜等多方向激振力，使物料能夠快速平面分散、中心聚集，平面旋轉、三維旋轉等多種運動方式。

技術參數

立式振動電機偏心塊調整步驟

1、上偏心塊為固定塊。

2、下偏心塊為可調塊。

3、均使用緊固螺栓壓緊在電動機轉軸上。

4、轉軸兩端面上刻有基準線。

5、下偏心塊外表面裝有標明旋轉角度的標尺。

6、旋松下偏心塊壓緊螺栓。

7、轉動下偏心塊，使下偏心塊上的角度標尺刻線對準轉軸基準刻線。

8、調至所需角度，擰緊下偏心塊壓緊螺栓。

9、調節上偏心塊角度，也可按相應方法調節。
